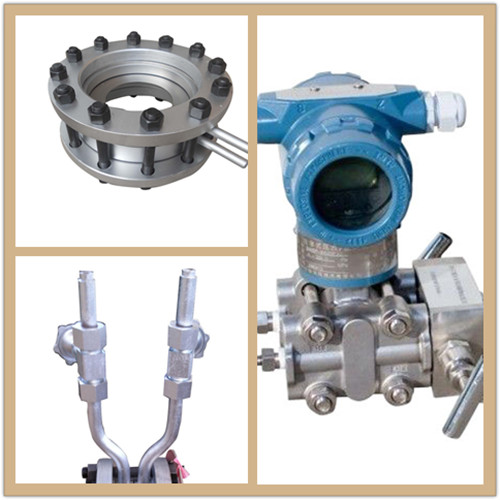

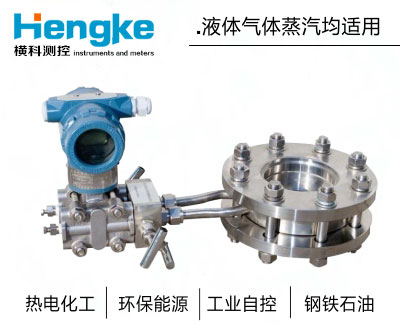

孔板流量計是將標準孔板與多參數差壓變送器（或差壓變送器、溫度變送器及壓力變送器）配套組成的高量程比差壓流量裝置，可測量氣體、蒸汽、液體及引的流量，廣泛應用于石油、化工、冶金、電力、供熱、供水等領域的過程控制和測量。節流裝置又稱為差壓式流量計，是由一次檢測件（節流件）和二次裝置（差壓變送器和流量顯示儀）組成廣泛應用于氣體。蒸汽和液體的流量測量。具有結構簡單，維修方便，性能穩定。





▲公稱通徑： DN10 – DN1000
▲依據國家標準GB/T2624-93進行設計制造
▲依據國家檢定規程JJG 640-94進行出廠檢定
▲基本精度： ±0.5%、±1%、±1.5%
▲流量范圍： ≥ 1:15
▲公稱壓力： 0.6、1.0、1.6、2.5、4.0、6.4、10（MPa）
▲被測介質：飽和蒸氣、過熱蒸氣、 水、空氣、天然氣、其它混合介質
▲被測介質溫度：-10℃~+450℃
▲供電電源：智能流量積算儀220VAC， 流量變送器24VDC（由積算儀供電），
▲輸出信號： 4-20mA DC或RS485通訊
▲防爆性能： 本安型ibIICT5


1、標準節流件是全用的，并得到了國際標準組織的認可，無需實流校準，即可投用，在流量傳感器中也是唯一的；
2、結構易于復制，簡單、牢固、性能穩定可靠、價格低廉；
3、應用范圍廣，包括全部單相流體(液、氣、蒸汽)、部分混相流，一般生產過程的管徑、工作狀態(溫度、壓力)皆可以測量；
4、檢測件和差壓顯示儀表可分開不同廠家生產，便于專業化規模生產。




型號	型譜說明
CK	企標
	LG	流量節流裝置
		代號	取壓方式
		H	角接環室取壓
		Z	角接鉆孔取壓
		F	法蘭取壓
		J	徑距取壓
			代號	節流裝置說明
			K	標準孔板
				代號	公稱壓力
				-0.6	0.6
				-1.0	1.0
				-1.6	1.6
				-2.5	2.5
				-……	……
					代號	公稱口徑
					DN25	DN25
					DN32	DN32
					DN..	……
						代號	法蘭材質
						C	碳鋼
						P	不銹鋼
						H	合金鋼
							代號	介質
							1	液體
							2	氣體
							3	蒸汽
								代號	附件
								N	不含附件
								F	配三閥組等
								I	配含F及變送器(附件根據介質、要求選配)
								DC	配含F及多參量變送器
								O	用戶指定配置附件


1、本公司承若凡是購買我司產品，一年質保期內，若收到用戶關于此類缺陷的通知，本公司對確實有缺陷的產品實行無條件免費維修或免費更換
2、客戶的技術疑問，我們承諾在一個工作日內處理完畢。
3、返廠維修的儀表我們承諾在3個工作日內出具檢測結果，7個工作日內完成維修。
4、儀表返給客戶之后2周之內對用戶進行回訪，并提供自動化相關技術的免費咨詢。
