金屬管浮子流量計是工業自動化過程控制中常用的一種流量測量儀表，它具有壓損小，檢測范圍大（量程比10:1），使用方便等特點，它可用來測量液體，氣體以及蒸汽的流量，多年來金屬管浮子流量計的各種優良性能和可靠性，以及較好的性能價格比廣泛受到了石化、鋼鐵、電力、冶金、輕工等行業的青睞.





1.全金屬結構，堅固穩定。
2.短行程、小型結構設計。
3.低壓力損失設計。
4.新型磁耦合結構設計確保傳輸信號更加穩定。
5.根據用戶要求可以加裝磁過濾器。
6.可帶保溫或伴熱夾套。
7.用于各行業的氣體和液體測量，測量部分可采用不同的材質來適應不同的介質條件。
8.適合于惡劣環境和腐蝕嚴重的介質， 具有良好的抗熱性和耐壓性。
9.智能型雙行液晶顯示，可選現場瞬 時/累計流量顯示，可帶背光。10.可選二線制、電池、交流供電方式。
11.帶有數據恢復、數據備份及掉電 保護功能 。


1.大屏幕液晶顯示器,可以同時顯示瞬時流量和累計量并且?guī)в兴矔r流量模擬條顯示上排顯示瞬時流量,下排顯示累計流量
瞬時流量顯示范圍：0.000-99999 累計流量顯示范圍：0.00-99999999 電流顯示范圍：3.80-21.00mA
瞬時流量百分比顯示：0-100%  指針角度顯示范圍：0.00-90.00環境溫度顯示范圍：-40-- +150℃累計小信號切除量范圍：0-10%阻尼時間設置范圍：0-10 秒
多種瞬時流量及累計量單位可選，單位切換后，量程自動換算。
2.上排可切換顯示：瞬時流量、環路電流、瞬時流量百分比、累計小信號切除量、阻尼時間、當前環境溫度,指針轉動角度等信息，并且可以顯示常用的符號和工程單位，此時不影響下排累計量和瞬時流量模擬條的顯示。
3.液晶顯示的瞬時流量的流量范圍，根據現場測量介質的不同，可在現場在線修正。
4.雙排液晶顯示器功耗為微安級，均滿足本安防爆要求。
5.精度：< 0.5%，溫飄：< 0.1%/10℃。
6.完善的掉電保護功能，掉電時，可保存當前累計流量(累計量采樣周期為 0.3S)，并且采用先進的六級數據備份機制，使得數據丟失的可能微乎其微。
7.液晶顯示器可帶背光顯示，此時采用三線制供電。
8.變送器可輸出：二線制，4-20mA 信號，并且與是否帶液晶顯示功能無關。
9.支持電池供電功能,使用不同型號的可充電池，根據不同的應用，一次充電可正常工作 3-12 個月。
10.無需開蓋，使用磁性筆操作的方式，同時也保留普通按鍵。（根據客戶要求定制）
11.可通過 HART 協議與上位機軟件或手持機通信。上位機使用 HART modem 和儀表相連，可對瞬時流量、累積量、環路電流、瞬時量百分比等進行動態監測（只針對二線制 4-20mA 帶 HART 通信功能的儀表）。
12.可通過 HART 協議，可采用手持機或上位機軟件對流量計進行部分或全部組態的操作（只針對二線制 4-20mA 帶 HART 通信功能的儀表）。
13.通過流量計上的四個按鍵可以設置不帶 HART 功能的所有參數和帶 HART 功能的常用參數。

HT	企業代碼
	LZZ	就地指示型
	LZD	電遠傳型
	口徑 DN
	15 20 25 32 40 50 65 80 100 125 150
	連接形式
	F	法蘭連接
	C	卡盤連接
	S	螺紋連接
	結構型式
	F10	下進上出型 （可以缺省）
	F11	下進側出型
	F12	側進側出型
	F13	右進左出型
	F14	左進右出型
	F15	右進左出型 (新型水平）
	F16	左進右出型（新型水平）
	接液材質
	RR0	316	適用于結構型式 F10 型F11 型F12 型F13 型F14 型F15 型F16 型
	RR1	304	適用于結構型式 F10 型F11 型F12 型F13 型F14 型F15 型F16 型
	RL	316L	適用于結構型式 F10 型F11 型F12 型F13 型F14 型F15 型F16 型
	RP	PTFE	適用于結構型式 F10 型
	Ti	鈦合金	適用于結構型式 F10 型
	HC	哈氏合金	適用于結構型式 F10 型
	附加結構
	T	夾套型	適用于結構型式 F10 型F11 型F12 型F13 型F14 型F15 型F16 型
	Z	阻尼型	適用于結構型式 F10 型F11 型F12 型F13 型F14 型F15 型F16 型
	G	高溫型	適用于結構型式 F10 型F11 型F12 型F13 型F14 型F15 型F16 型
	Y	高壓型	適用于結構型式 F10 型F11 型F12 型F13 型F14 型F15 型F16 型
	缺省	現場指針顯示瞬時流量
	ES	24VDC 供電，現場指針顯示瞬時流量，非接觸變送器，遠傳4-20mA 標準電流限號
	K1	帶一上限報警點輸出(繼電器3A/220V 常開觸點開關）
	K2	帶一下限報警點輸出(繼電器3A/220V 常開觸點開關）
	K12	帶一上限和一下限報警點輸出(繼電器3A/220V 常開觸點開關）
	JSB	電池供電，   LCD顯示瞬時流量和累積流量
	JSC	220VAC供電，LCD 顯示瞬時流量和累積流量，遠傳4-20mA 標準電流信號
	JSE	24V DC 供電，LCD 顯示瞬時流量和累積流量，遠傳4-20mA 標準電流信號
	HART	對于遠傳4-20mA 標準電流信號指示器，可以選擇＋HART 協議
	防爆型式
	缺省	普通型       方表頭

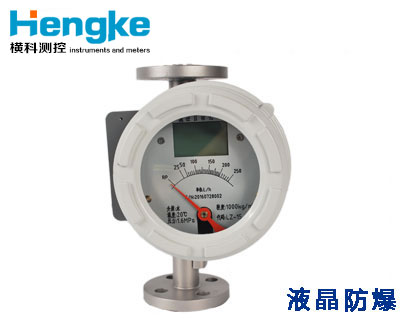

	Exi	本安防爆型 方表頭

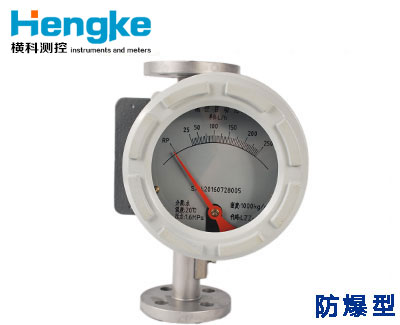

	Exd	隔爆型       圓表頭

舉例 LZ□-□ □ □ □ □ □ □ 注：無選擇項可以缺省。
LZD-15/F10/RR0/T/ES/HART/Exi
說明電遠傳/DN15 口徑/法蘭連接/下進上出型/材質0Cr18Ni12Mo2Ti/夾套型/4-20mA/HART 協議/本安防爆
