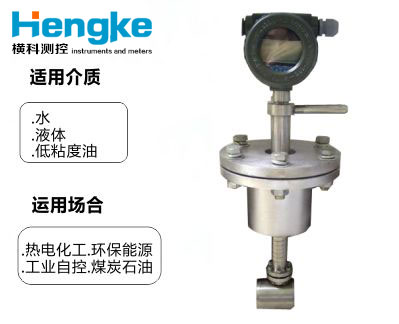

LWCB插入式渦輪流量計 大口徑液體測量 防腐防爆
|

插入式渦輪流量計按照傳感器形式不同,分為LWCB/Q切向式傳感器和LWCB/Q軸向式傳感器。 插入式渦輪流量計傳感器(簡稱傳感器)與顯示儀表配套,組成插入式渦輪流量計,可以廣泛用于大口徑管道源水,循環水,凈水等液體流量和總量的測量。

1.LWCB/Q切向式傳感器的特點
o
抗電磁干擾和抗振能力強。
o
傳感器和顯示儀器的結構及原理都非常簡單、直觀,用戶特別容易掌握其使用和維修技術。
o
更換葉輪和軸承后,儀表系數不變。
o
流量范圍寬,下限流速低。
o
成套流量計對流體總量的計量誤差小。
o
幾乎無壓力損失,節省動力電耗。
o
傳感器可露天安裝,整個傳感器可長期淹沒在水中使用。
o
有截止閥的傳感器,安裝和拆卸時都不需斷流。
o
水平、豎直、傾斜的管道均可使用。
o
成套流量計的購置、安裝和裝修費用低。
2. LWCB/Q軸向式傳感器的特點
o
傳感器和顯示儀表的結構及原理都非常簡單、直觀、用戶特別容易掌握其使用和維修技術。
o
抗電磁干擾和抗振能力強。
o
更換葉輪和軸承后,儀表系數不變。
o
流量范圍寬,下限流速低。
o
成套流量計對流體總量的計量誤差小。
o
幾乎無壓力損失,節省動力電耗。
o
傳感器可露天安裝,整個傳感器可長期淹沒在水中使用。
o
有截止閥的傳感器,安裝和拆卸時都不須斷流。
o
水平、豎直、傾斜的管道均可使用。
o
成套流量計的購置,安裝和維修費用低。

· 1、LWCB/Q切向式傳感器測量范圍
| 被測管道實測內徑mm | 插入桿長度mm | 對應于公稱通徑DN的流量范圍m³/h | ||
| 全流量范圍 | 準度為顯示值的±2.5%的流量范圍 | 準度為顯示值得±5%的流量范圍 | ||
| 150 | 906 | 13-200 | 20-200 | <20-13 |
| 200 | 23-300 | 40-300 | <40-23 | |
| 250 | 36-450 | 62-450 | <62-36 | |
| 300 | 52-650 | 90-650 | <90-52 | |
| 350 | 70-900 | 120-900 | <120-70 | |
| 400 | 92-1100 | 160-1100 | <160-92 | |
| 500 | 1106 | 150-1800 | 250-1800 | <250-150 |
| 600 | 220-2500 | 360-2500 | <360-220 | |
| 700 | 280-3500 | 450-3500 | <450-280 | |
| 800 | 380-4500 | 640-4500 | <640-380 | |
| 900 | 1306 | 460-5800 | 800-5800 | <800-460 |
| 1000 | 600-7000 | 990-7000 | <990-600 | |
| 1100 | 700-8500 | 1200-8500 | <1200-700 | |
· 2. LWCB/Q軸向式傳感器測量范圍
| 被測管道實測內徑mm | 插入桿長度mm | 對應于公稱通徑DN的流量范圍m³/h | ||
| 全流量范圍 | 準度為顯示值的±2.5%的流量范圍 | 準度為顯示值得±5%的流量范圍 | ||
| 150 | 900 | 7-200 | 10-200 | <10-7 |
| 200 | 12-300 | 20-300 | <20-12 | |
| 250 | 18-450 | 31-450 | <31-18 | |
| 300 | 26-650 | 45-650 | <45-26 | |
| 350 | 35-900 | 60-900 | <60-35 | |
| 400 | 46-1100 | 80-1100 | <80-46 | |
| 500 | 1100 | 75-1800 | 125-1800 | <125-75 |
| 600 | 110-2500 | 180-2500 | <180-110 | |
| 700 | 140-3500 | 225-3500 | <225-140 | |
| 800 | 190-4500 | 320-4500 | <320-190 | |
| 900 | 1300 | 230-5800 | 400-5800 | <400-230 |
| 1000 | 300-7000 | 495-7000 | <495-300 | |
| 1100 | 350-8500 | 600-8500 | <600-350 | |
| 型 號 | 說 明 | |||||||
| LWCB | □ | /□ | /□ | /□ | /□ | /□ | /□ | |
| 公稱 通徑 | 4 | 4mm | ||||||
| 6 | 6mm | |||||||
| 10 | 10mm | |||||||
| 15 | 15mm | |||||||
| 20 | 20mm | |||||||
| 25 | 25mm | |||||||
| 32mm | ||||||||
| 40 | 40mm | |||||||
| 50 | 50mm | |||||||
| 65 | 65mm | |||||||
| 80 | 80mm | |||||||
| 100 | 100mm | |||||||
| 125 | 125mm | |||||||
| 150 | 150mm | |||||||
| 200 | 200mm | |||||||
| 類 型 | N | 傳感器型:+12V或24V供電,輸出三線制脈沖信號 | ||||||
| A | 變送器型:+24V供電,輸出二線制4~20mA | |||||||
| B | 智能型:鋰電池供電,現場顯示無信號輸出 | |||||||
| C | 智能型:+24V供電,現場顯示并輸出二線制4~20mA | |||||||
| C1 | 智能型:+24V供電,現場顯示并帶有RS486通訊協議 | |||||||
| C2 | 智能型:+24V供電,現場顯示并帶有HART通訊協議 | |||||||
| 精度等級 | 05 | 0.5級 | ||||||
| 10 | 1.0級 | |||||||
| 02 | 0.2級(協商訂貨,生產周期較長) | |||||||
| 渦 輪 類 型 | W | 擴展測量范圍 | ||||||
| S | 標準測量范圍 | |||||||
| 材 質 | S | 304不銹鋼 | ||||||
| L | 316(L)不銹鋼 | |||||||
| 防 爆 | N | 非防爆型 | ||||||
| E | 防爆型,ExdⅡBT6 | |||||||
| 壓力等級 | N | 常規 | ||||||
| H(x) | 高壓 | |||||||

1、 本公司承若凡是購買我司產品,一年質保期內,若收到用戶關于此類缺陷的通知,本公司對確實有缺陷的產品實行無條件免費維修或免費更換 。
2、客戶的技術疑問,我們承諾在一個工作日內處理完畢。
3、返廠維修的儀表我們承諾在3個工作日內出具檢測結果,7個工作日內完成維修。
4、儀表返給客戶之后2周之內對用戶進行回訪,并提供自動化相關技術的免費咨詢。
