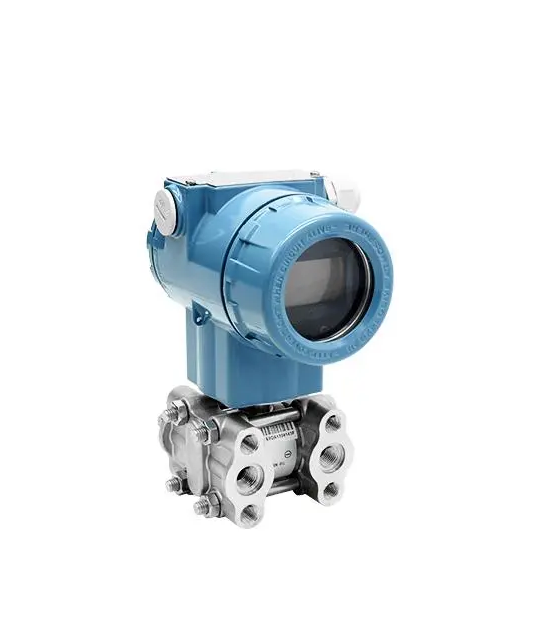

單晶硅壓力/差壓變送器
|
產品概述：
單晶硅壓力/差壓變送器（MonocrystallineSiliconPressureTransmitter）用于測量液體、氣體或蒸汽的液位、密度、壓力，然后將其轉變成4-20mAHART電流信號輸出，也可與HART375或BST Modem相互通信，通過他們進行參數設定、過程控制。與傳統壓力變送器的區別在于它使用的是納米單晶硅作為傳感器材料。
工作原理：
傳感器模塊采用全焊接技術，內部擁有一個整體化的過載膜片，一個壓力傳感器和一個溫度傳感器。溫度傳感器作為溫度補償?shù)膮⒖贾怠?/span>壓力傳感器的正壓側與傳感器膜盒的高壓腔相連，傳感器的負壓側與傳感器膜盒的低壓腔相連，壓力通過隔離膜片和填充液，傳遞給傳感器內的硅芯片，使壓力傳感器的芯片的阻值發生變化，從而導致檢測系統輸出電壓變化。該輸出電壓與壓力變化成正比，再由適配單元和放大器轉化成一標準化信號輸出。
產品參數：
工作電壓：4.5～5.5(典型值：4.7V)
工作電流：0.6～0.7mA
量程范圍：1kPa～4Mpa
輸出信號：±1000mV
零點輸出：0±100mV
滿量程輸出：2000±100mV
允許負載(阻性負載)：≥1kΩ
允許負載(容性負載)：≤300PF
預熱時間：2s
穩定性：<0.1%FS/年
工作溫度：-40～120℃
下限系統壓力：50Pa
