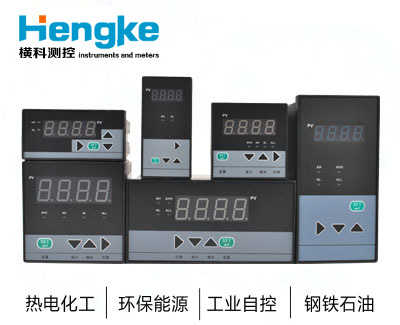

WP系列智能數字顯示儀 萬能信號輸入 4-20mA 上下限控制
|

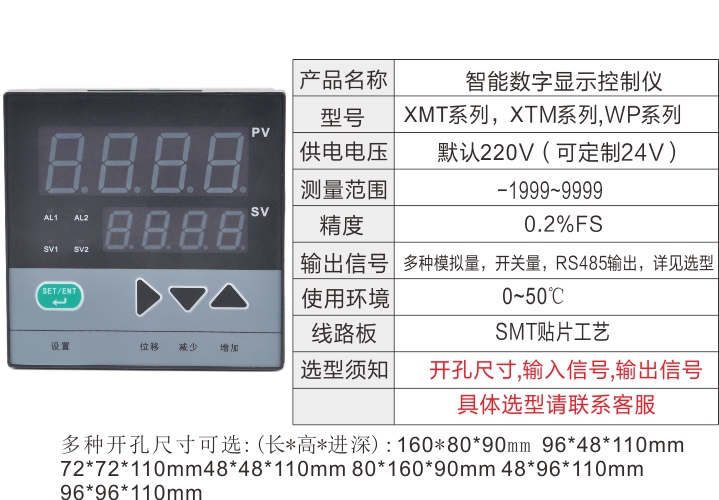

智能數字/光柱顯示控制儀，采用高水平的微處理器進行智能控制，適用于溫度、濕度、壓力、液位、瞬時流量、速度等多種物理量檢測信號的顯示及控制，并能對各種非線性輸入信號進行高精度的線性校正。
采用新無跳線技術，使輸入端口具備單通道和萬能信號輸入功能，只需通過儀表菜單的簡單選定，即可實現多種輸入信號（各種熱電偶、熱電阻、標準電壓/標準電流信號）之間的輕松切換，提高了儀表的通用性和可靠性。
采用高亮度LED數碼顯示和高分辨率光柱顯示（比例顯示），使測量/控制值的顯示更為清晰直觀。
輸出回路均采用光電隔離，抗干擾能力強。可帶串行通訊接口，可與各種帶串行接口的設備進行雙向通信，組成網絡控制系統。
| 型號 | 說明 | ||||||||||
| WP- | □□ | □ | □□ | □ | -□ | □□ | -□ | □ | □ | -□ | |
| 外形特征 |
Z C |
單屏橫式顯示 單屏橫式顯示 | |||||||||
| S | 單屏豎式顯示 | ||||||||||
| D | 雙屏橫式顯示 | ||||||||||
| DS | 雙屏豎式顯示 | ||||||||||
| T | 單屏單光柱豎式顯示 | ||||||||||
| TX | 單屏單光柱橫式顯示 | ||||||||||
| 外形尺寸 | 3 | 48×48mm | |||||||||
| 4 | 96×48mm（橫式）；48×96mm(豎式） | ||||||||||
| 7 | 72×72mm（方式） | ||||||||||
| 8 | 160×80mm；80×160mm是(可選光柱） | ||||||||||
| 9 | 96×96mm（可選光柱） | ||||||||||
| 控制作用 | 01 | 測量顯示 | |||||||||
| 03 | 測量顯示帶上、下限控制/報警 | ||||||||||
| 04 | 顯示帶四限控制/報警（任意組合） | ||||||||||
| 通訊方式 | 0 | 無通訊接口 | |||||||||
| 1 | RS-232C通訊接口 Modbus協議 | ||||||||||
| 7 | RS-485通訊接口Modbus協議 | ||||||||||
| 輸出方式 | 0 | 無輸出 | |||||||||
| 1 | 繼電器輸出 | ||||||||||
| 2 | (4～20)mA輸出 | ||||||||||
| 3 | (0～10)mA輸出 | ||||||||||
| 4 | (1～5)V輸出 | ||||||||||
| 5 | (0～5)V輸出 | ||||||||||
| 6 | SCR可控硅過零觸發脈沖輸出 | ||||||||||
| 7 | SSR固態繼電器控制信號輸出 | ||||||||||
| 8 | 特殊規格變送輸出 | ||||||||||
| 輸入類型 | □□ | 參見“輸入類型表” | |||||||||
| 第一報警 | N | 無控制/報警（可省略） | |||||||||
| H | 第一報警為上限報警 | ||||||||||
| L | 第一報警為下限報警 | ||||||||||
| 第二報警 | N | 無控制/報警（可省略） | |||||||||
| H | 第二報警為上限報警 | ||||||||||
| L | 第二報警為下限報警 | ||||||||||
| 饋電輸出 | P | DC24V饋電輸出 | |||||||||
| 供電方式 | AC220V線性電源（可省略） | ||||||||||
| T | AC（90～265）V開關電源供電 | ||||||||||
| W | DC24V供電 | ||||||||||
| 型號舉例： |
WP-C801-00-08-N；WP-C403-01-12-HL；WP-T804-81-08-2H2L WP-T804-81-08-2H2L系列（該系列只有80外型超多可輸出8個報警點）。 | ||||||||||
