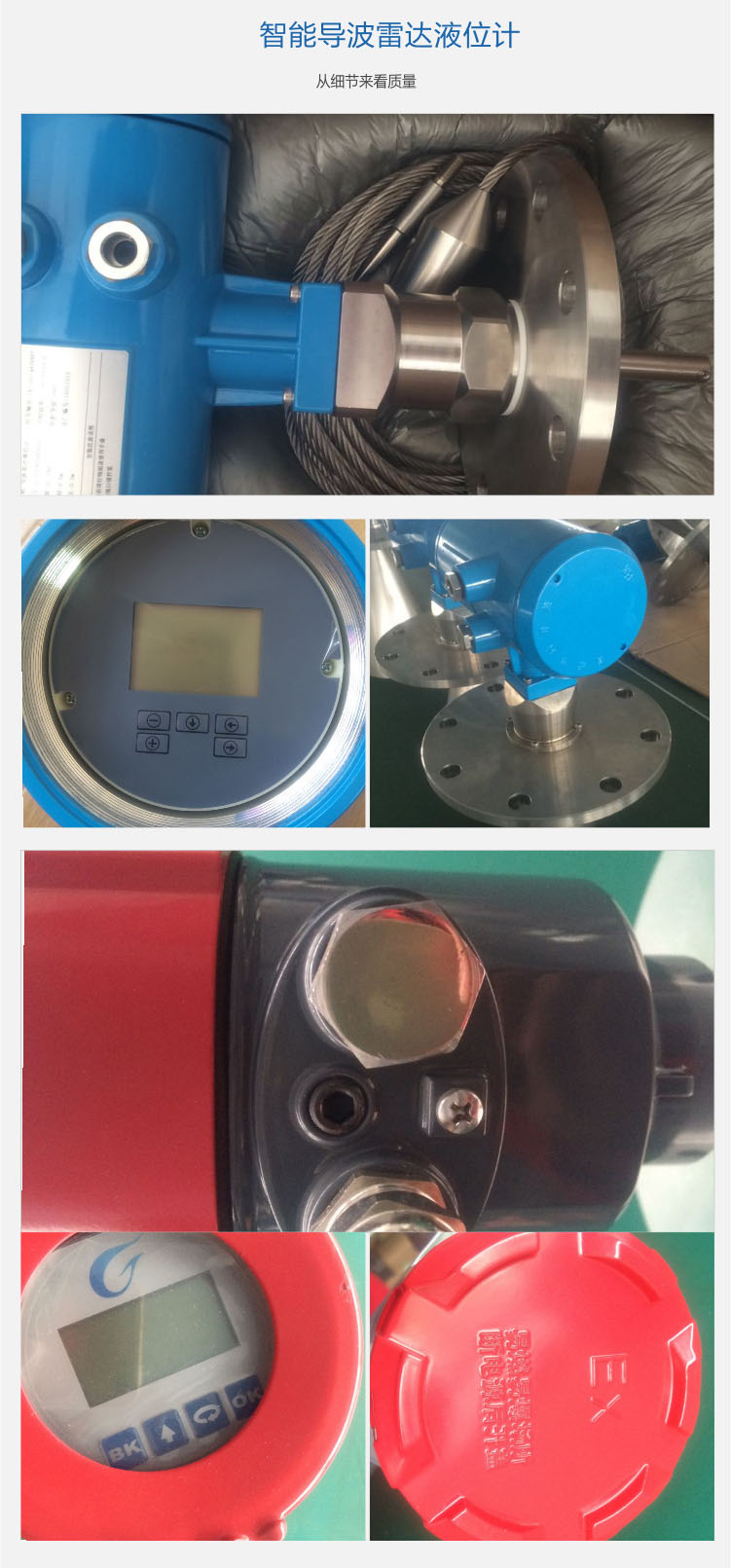

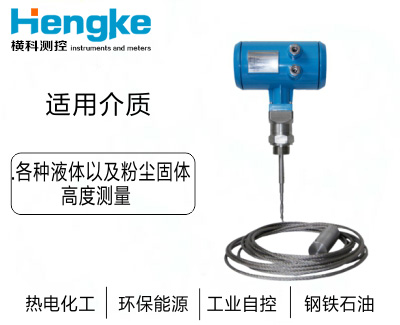

導波雷達液位（物位）計 各種液體固體高度測量 纜式桿式可定制
|
導波雷達液位/物位、料位計是基于時間行程原理的測量?jī)x表，雷達波以光速運行；運行時間可以通過電子部件被轉換成物位信號。儀表測量參考點到物料表面的距離，探頭發出高頻脈沖并沿纜繩傳播，當脈沖遇到物料表面時反射回來被儀表內的接收器接受，并將時間信號轉化為物位信號。
參數：工作頻率:100MHZ-1.8GHZ
測量范圍：纜式：0...20m；桿式、同軸式：0…6m
重復性：±3mm
分辨率：1mm
采樣：回波采樣55 次/s
響應速度：>0.2S（根據具體使用情況而定）
輸出電流信號：4-20mA
精度：<0.1%
通訊接口：4-20mA或 HART 通訊協議
過程連接: G1-1/2，G3/4
法蘭DN50，DN80，DN100，DN150
過程壓力: -1-60bar
電源： 電源：24VDC(±10%),紋波電壓：1Vpp
耗電量：max 22.5mA
環境條件： 溫度-20℃～+60℃ 壓力1Mpa
外殼防護等級： IP68
防爆等級： EXiaIICT6
兩線制接線： 儀表供電和信號輸出共用一根兩芯導線
電纜入口：2個M20×1.5(電纜直徑5----9mm)
| CKLD600系列導波雷達物位/液位、料位儀表 | |||
| 類別 | CKLD601 | CKLD602 | CKLD603 |
| 應用 | 液體、固體小顆粒及粉體 | 液體、固體小顆粒及粉體 | 液體 |
| 測量范圍 | 20米（可擴展至30米） | 6米 | 6米 |
| 過程連接 | 螺紋、法蘭 | 螺紋、法蘭 | 螺紋、法蘭 |
| 過程溫度 | -20-220℃ | -20-220℃ | -20-220℃ |
| 過程壓力 | -1.0-40bar | -1.0-40bar | -1.0-60bar |
| 精度 | < 0.1% | < 0.1% | < 0.1% |
| 分辨率 | 1mm | 1mm | 1mm |
| 重復性 | ±3mm | ±3mm | ±3mm |
| 頻率范圍 | 100MHZ-1.8GHZ | 100MHZ-1.8GHZ | 100MHZ-1.8GHZ |
| 防爆防護等級 | Exd II BT4/IP68 | Exd II BT4/IP68 | Exd II BT4/IP68 |
| 信號輸出 | 4…20mA/HART(兩線) | 4…20mA/HART(兩線) | 4…20mA/HART(兩線) |
